美標節流截止閥結構及工作示意圖

    美標節流截止閥是一款采用美國標準進行制作及檢驗的閥門產品，其與傳統的節流截止閥一樣，也是一種強制密封式閥門，在關閉閥門后，能夠起到管道中介質的截止作用，保證密封面的不泄露。

美標截止閥具有耐用，摩擦力小，維修較為方便等特點，所以其在國內也是 很受歡迎的。

    美標節流截止閥的內部結構圖如下（圖1）：

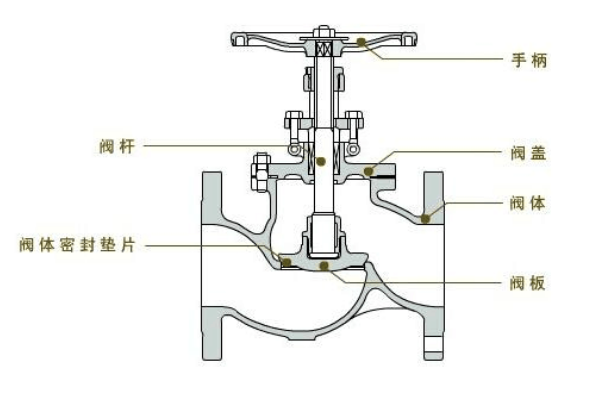

                                        圖1 美標節流截止閥的內部結構圖

    美標節流截止閥的工作示意圖如下（圖2）：

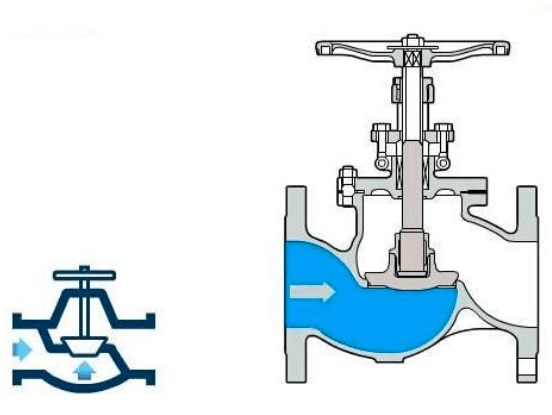

                                        圖2 美標節流截止閥的工作示意圖

    通過上面美標截止閥內部結構圖及工作示意圖可以看出，閥門可以采用硬、軟質雙重密封，使密封更可靠，并且能在高壓氣體介質條件下做到零泄漏，同時閥門只需旋轉90°就能控制好節流截止閥，操作方便，全關狀態球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕，使得美標截止閥的使用壽命可以很好的得到延長。
