高溫美標閘閥的結構設計與選擇

    高溫

美標閘閥廣泛應用于工業領域，用于截斷高溫氣體介質。目前此類閥門廣泛應用的有四種口徑形式（如圖1所示）。針對不同流體通道結構的閥門，對其經過高溫?zé)犸L(fēng)時的流態進行了分析，依此選擇對閥門中構件破壞 小的結構，延長閥門的使用壽命。

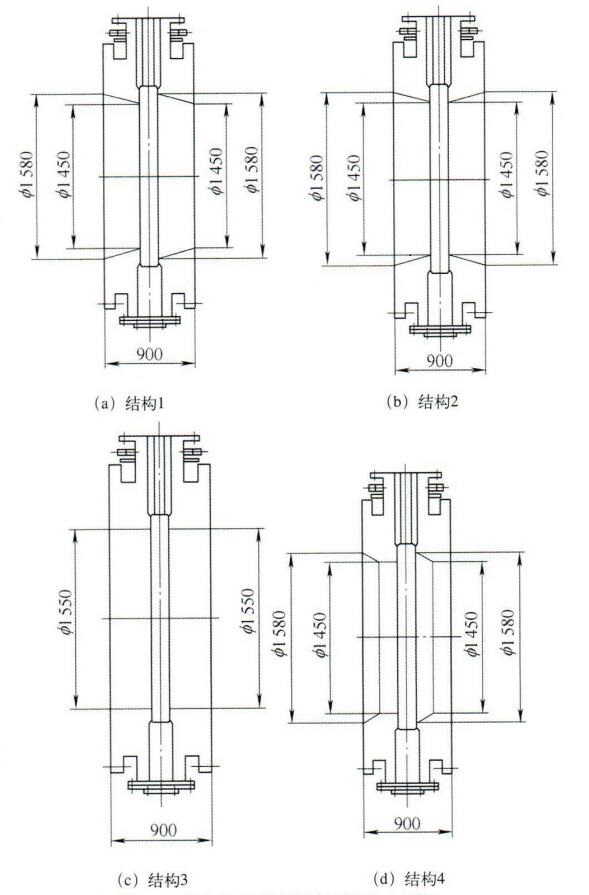

                                  圖1 四種流體通道結構二維圖

    根據模擬計算得出如下結論：

    1、200mm開度時，四種結構沖刷速度排序（從大到?。┮来螢椋航Y(jié)構1（89.4m/s）、結構3(79.7m/s)、結構2（76.5m/s）、結構4(72.9m/s)。因閥門從開啟到 打開時間很短(15-20s)，因此流體通道結構對閥板下部的沖刷影響很小。

    2、閥全開時，四種結構閥板下部的沖刷速度都很小，沖刷速度排序（從大到?。┮来螢椋航Y(jié)構2(30m/s)、結構4(28m/s)、結構1（26m/s）、結構3(26m/s)。閥門在 打開后送風時間較長(45-60min)，因此流體通道的結構對閥板下部沖刷的影響很大，直接影晌閥門的壽命。

    3、在相同邊界條件下，流體通道結構對出口壓力影響不大。

    4、在相同壓差下，三種結構流量大小排序（從大到?。┮来螢榻Y(jié)構1、結構4、結構3。

    綜合以上分析，流體通道結構1、3好于其他兩種結構，在高溫美標閘閥設計和生產中優先選擇。
