【圖】美標閥門和國標閥門尺寸對照圖

我們之前已經為大家介紹了

美標閥門和國標閥門的一些區別，其中主要講了它們在標準、制造、質量驗收方面的內容，今天我們主要講講美標閥門和國標閥門的尺寸差別。

美標閥門，顧名思義就是采用美標標準進行生產、制造、檢驗的閥門，其主要功能和作用與國標閥門是一樣的，只是在標準、尺寸上有所差別，相對來說美標閥門的檢驗要求是要比國標高一些的。

美標閥門的公稱直徑單位為in，即英寸，而國標閥門公稱直徑的單位為mm，它們尺寸的換算方法如下：

100以下，1英寸等于25.4mmDN15——1/2”DN20——3/4”DN25——1”DN32——11/4”DN40——11/2”DN50——2”DN65——21/2”DN80——3”用1.5x25.4圓整數據。1“等于25.4mm1/2英寸=國標15mm3/4英寸=國標20mm1”=25mm1-1/4"=32mm1-1/2"=40mm2“=50mm。

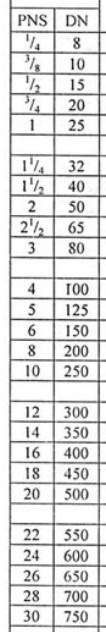

美標閥門與國標閥門尺寸對照圖如下：

美標閥門與國標閥門尺寸對照圖
